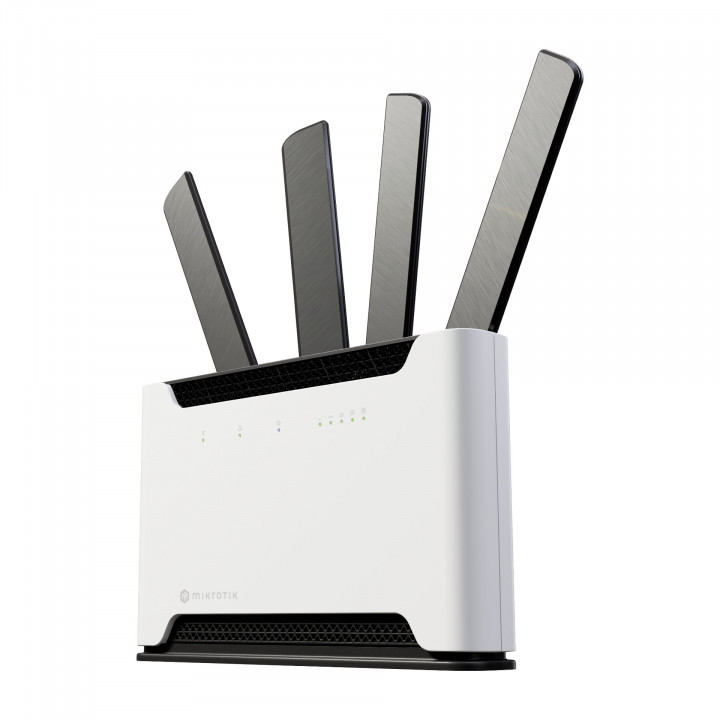

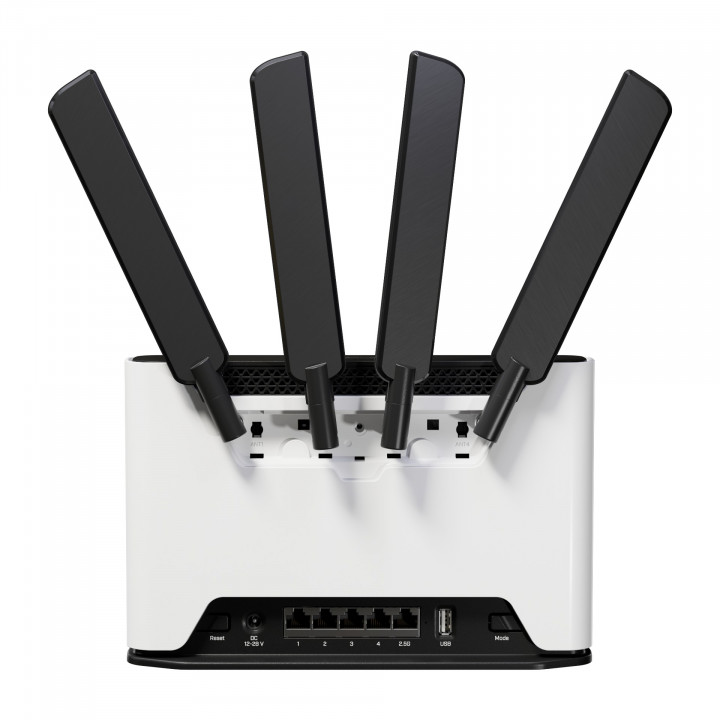

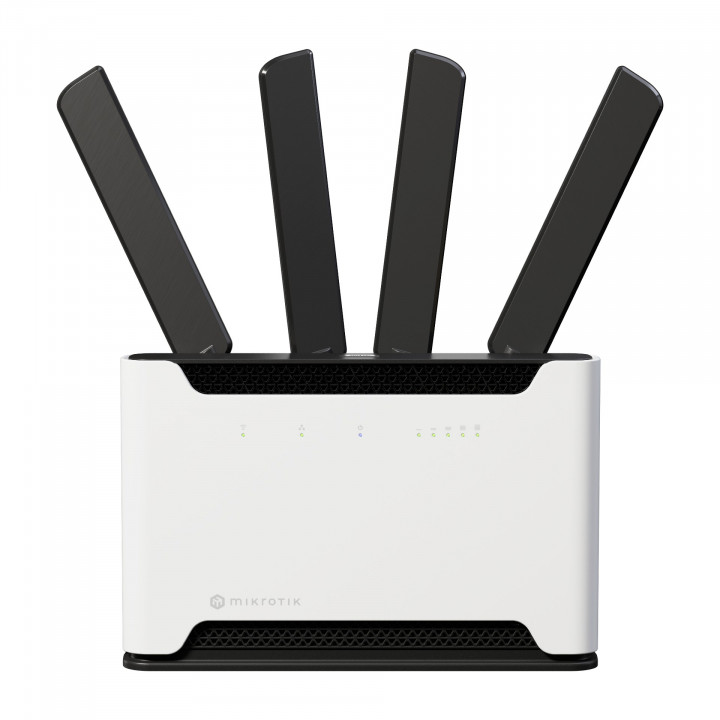

MikroTik Chateau 5G ax
- Артикул: 70687
- SKU вендора: S53UG+M-5HaxD2HaxD-TC&RG502Q-EA
- Описание
- Характеристики
- Отзывы
- Документы
Мобильный интернет ещё никогда не был быстрее! Модель является обновлённой версией Chateau 5G и имеет теперь поддержку Wi-Fi 6 и 2,5-гигабитный порт Ethernet, улучшенный процессор, а также обеспечивает гораздо более быстрые беспроводные подключения.
Стандарт беспроводной связи 802.11ax 6-го поколения и поддержка Wave2 гарантируют увеличение скорости до 40% в диапазоне 5 ГГц и до 90% — в 2,4 ГГц! Значительно улучшены беспроводной радиомодуль и антенны. Chateau 5G ax поддерживает MIMO 4x4 в сетях 5G и LTE.
Обратная совместимость с ранними стандартами беспроводной связи позволяет пользовательским устройствам с поддержкой только 802.11ac по-прежнему получать преимущества от нескольких дополнительных функций 802.11ac Wave 2, таких как MU-MIMO и эффективное формирование диаграммы направленности.
Современный четырёхъядерный процессор (1,8 ГГц) в сочетании с объёмом оперативной памяти 1 ГБ является мощным инструментом для ресурсоёмких операций, таких как сложные правила брандмауэра, аппаратное шифрование IPsec, использование большего количества потоков или эксперименты с продвинутыми функциями RouterOS. А с добавлением расширенной поддержки шифрования WPA3 работать стало безопаснее, чем прежде.
Технические характеристики
| Процессор | IPQ-6010, 1,8 ГГц, 4 ядра, архитектура ARM (64 бит) | ||
| ОЗУ | 1 ГБ DDR3L | ||
| ПЗУ | 128 МБ NAND | ||
| Сетевой интерфейс |
4х 1 Гбит/с Ethernet 1х 2,5 Гбит/с Ethernet |
||
| Дополнительные интерфейсы |
1x micro-SIM для модема 1x M.2 1x USB 2.0 (тип А), 1 A, с возможностью сброса питания USB-порта |
||
| Чип коммутации | IPQ-6010 | ||
| Число входов постоянного тока | 1 (DC Jack) | ||
| Питание на входе | 12–28 В DC Jack | ||
| Размеры | 240 x 156 x 44 мм | ||
| Среднее время безотказной работы | Около 200 000 часов при +25 °C | ||
| Температура окружающей среды рабочая | -40.. +65 °C (протестировано) | ||
| Операционная система | RouterOS (только версия 7) Level 4 | ||
| Максимальное энергопотребление | 19 Вт, 16 Вт (без подключённых устройств) | ||
| Охлаждение | Пассивное | ||
| Дополнительно |
Датчик температуры платы Датчик напряжения Кнопка Режим |
||
Параметры радиомодуля сотовой связи
| Коэффициент усиления антенны | 4 дБи | |||
| Модем LTE | R11mL-RG502Q-EA | |||
| Код зоны отслеживания (TAC) | 86981604 | |||
| Категория 3G | R8 (42,2 Мбит/с — нисходящий канал, 5,76 Мбит/с — восходящий канал) | |||
| Поддерживаемые 3G-диапазоны | 1 (2100 МГц) / 3 (1800 МГц) / 5 (850 МГц) / 6 (850 МГц) / 8 (900 МГц) / 19 (800 МГц) | |||
| Категория LTE | 20 (2 Гбит/с — нисходящий канал, 200 Мбит/с — восходящий канал) | |||
| MIMO |
4x4 — нисходящий канал 1x1 — восходящий канал |
|||
| Поддерживаемые диапазоны LTE (FDD) | 3 (1800 МГц) / 5 (850 МГц) / 7 (2600 МГц) / 8 (900 МГц) / 18 (800 МГц) / 19 (800 МГц) / 1 (2100 МГц) / 20 (800 МГц) / 26 (850 МГц) / 28 (700 МГц) / 32 (1500 МГц) | |||
| Поддерживаемые диапазоны LTE (TDD) | 34 (2000 МГц) / 38 (2600 МГц) / 39 (1900 МГц) / 40 (2300 МГц) / 41 (2500 МГц) / 42 (3500 МГц) / 43 (3700 МГц) | |||
| Поддерживаемые диапазоны 5G NSA1 (FDD) | 1 (2100 МГц) / 3 (1800 МГц) / 5 (850 МГц) / 7 (2600 МГц) / 8 (900 МГц) / 20 (800 МГц) / 28 (700 МГц) | |||
| Поддерживаемые диапазоны 5G NSA (TDD) | 38 (2600 МГц) / 40 (2300 МГц) / 41 (2500 МГц) / 77 (3700 МГц) / 78 (3500 МГц) / 79 (4700 МГц) | |||
| Поддерживаемые диапазоны 5G SA2 (FDD) | 1 (2100 МГц) / 3 (1800 МГц) / 5 (850 МГц) / 7 (2600 МГц) / 8 (900 МГц) / 20 (800 МГц) / 28 (700 МГц) | |||
| Поддерживаемые диапазоны 5G SA (TDD) | 38 (2600 МГц) / 40 (2300 МГц) / 41 (2500 МГц) / 77 (3700 МГц) / 78 (3500 МГц) / 79 (4700 МГц) | |||
1 Сети неавтономной архитектуры
2 Сети автономной архитектуры
Параметры радиомодуля Wi-Fi
| Радиомодуль |
2,4 ГГц стандартов 802.11b/g/n/ax; 5 ГГц стандартов 802.11a/n/ac/ax |
||||
| Максимальная скорость передачи данных |
2,4 ГГц: 574 Мбит/с 5 ГГц: 1200 Мбит/с |
||||
| Цепи MIMO |
2,4 ГГц: 2х2 5 ГГц: 2х2 |
||||
| Максимальный коэффициент усиления антенны |
2,4 ГГц: 3 дБи 5 ГГц: 6 дБи |
||||
| Поколение связи |
2,4 ГГц — Wi-Fi 6 5 ГГц — Wi-Fi 6 |
||||
| Модель чипа |
2,4 ГГц: QCN-5022 5 ГГц: QCN-5052 |
||||
| Выходная мощность | До 20 дБм для РФ (до 21 дБм для других стран) | ||||
| Детальные характеристики мощности / чувствительности | |||||
|
|
Мощность передатчика | Чувствительность приёмника | |||
|
|
дБм | ||||
| Скорость (2,4 ГГц) |
|
||||
| 1 Мбит/с | 20 | -100 | |||
| 6 Мбит/с | 21 | -96 | |||
| 11 Мбит/с | 20 | -94 | |||
| 54 Мбит/с | 18 | -80 | |||
| MCS0 | 21 | -96 | |||
| MCS7 | 17 | -75 | |||
| MCS9 | 16 | -70 | |||
| MCS11 | 14 | -67 | |||
| Скорость (5 ГГц) | |||||
| 6 Мбит/с | 21 | -96 | |||
| 54 Мбит/с | 18 | -80 | |||
| MCS0 | 21 | -96 | |||
| MCS7 | 17 | -75 | |||
| MCS9 | 16 | -70 | |||
| MCS11 | 14 | -67 | |||
В отличие от антенн LTE / 5G, двухдиапазонные антенны Wi-Fi НЕ СНИМАЮТСЯ!
Не включайте питание без антенн!
Результаты замера производительности процессора
| S53UG+M-5HaxD2HaxD-TC&RG502Q-EA | IPQ-6010 тест через все порты | ||||||
| Режим | Конфигурация | 1518 байт | 512 байт | 64 байт | |||
| Кпак/с | Мбит/с | Кпак/с | Мбит/с | Кпак/с | Мбит/с | ||
| Мост | отсутствует (fast path) | 219,2 | 2662 | 593,5 | 2430,9 | 1509,2 | 821 |
| Мост | 25 правил фильтрации моста | 218,1 | 2649,1 | 460,3 | 1885,3 | 468,5 | 254,9 |
| Маршрутизация | отсутствует (fast path) | 218,9 | 2657,8 | 596,6 | 2443,6 | 1228,3 | 668,2 |
| Маршрутизация | 25 простых очередей | 218,5 | 2653,5 | 463,4 | 1898 | 468,5 | 254,9 |
| Маршрутизация | 25 ip filter rules | 215,3 | 2614,4 | 279,6 | 1145,2 | 281,8 | 153,3 |
Комплект поставки
| Chateau 5G ax | 1 шт. |
| Блок питания 24 В, 1,2 А | 1 шт. |
| Плоский кабель UTP, 1,5 м | 1 шт. |
| SKU Vendor: | S53UG+M-5HaxD2HaxD-TC&RG502Q-EA |
