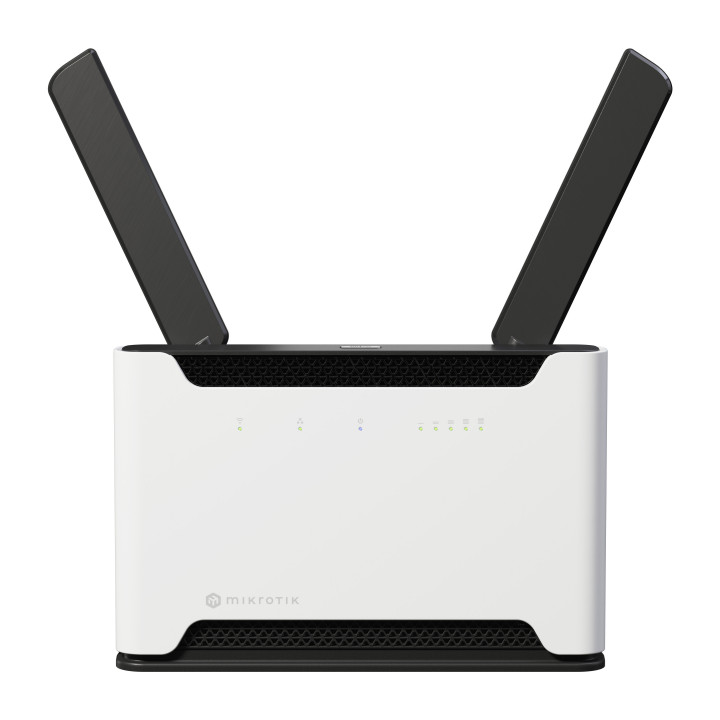

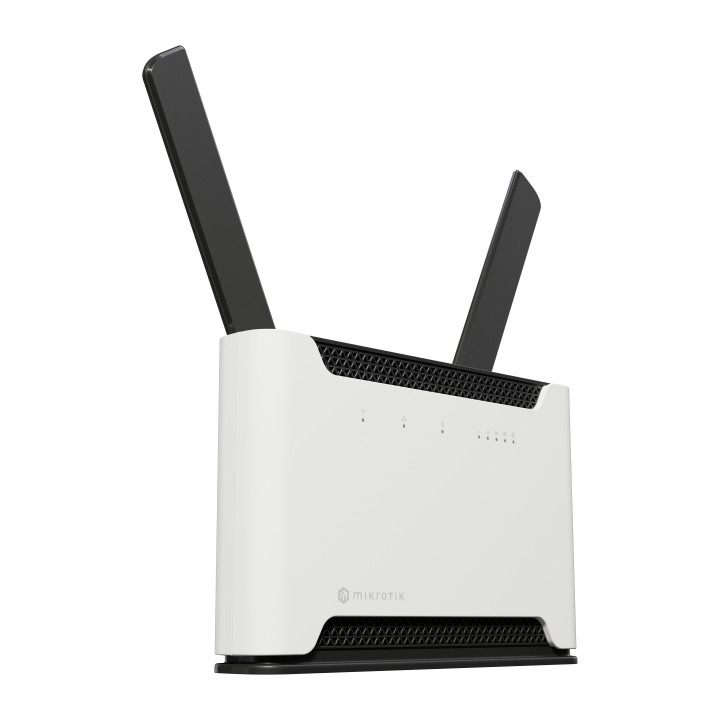

MikroTik Chateau LTE6 ax

Описание MikroTik Chateau LTE6 ax

Усовершенствованная версия сверхмощного Wi-Fi маршрутизатора Chateau LTE6 с ещё более скоростной радиосвязью и улучшенным процессором. Разработка для пользователей сетей мобильной связи, которым необходимы дополнительная скорость и уменьшение времени отклика радиомодуля стандарта 802.11ax 6-го поколения. Отличное решение для средних предприятий или больших, загруженных домашних сред.

Технические характеристики

Процессор	IPQ-6010, 1,8 ГГц, 4 ядра, архитектура ARM (64 бит)
Номинальная частота процессора	авто МГц
ОЗУ	1 ГБ DDR3L
ПЗУ	128 МБ NAND

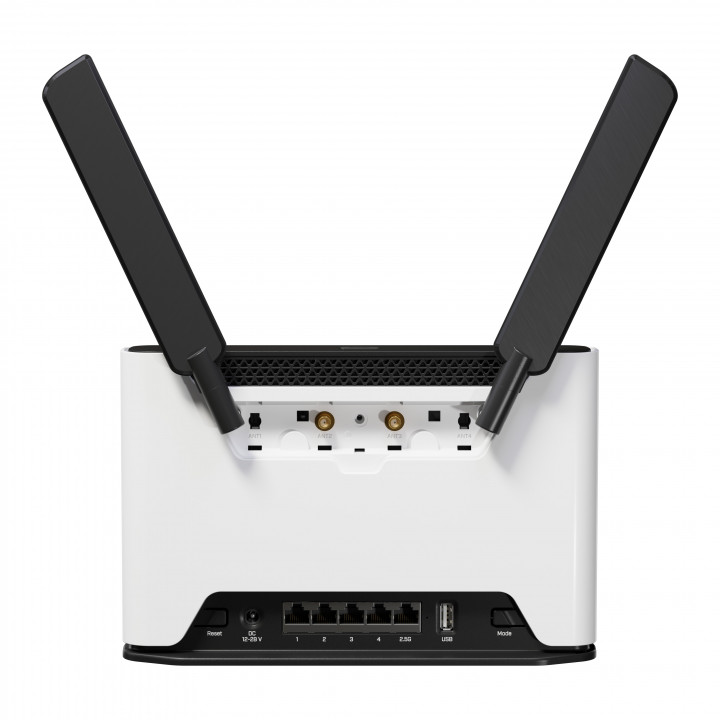

Порты Ethernet	4х 10/100/1000 Мбит/с 1х 2,5 Гбит/с
Дополнительные интерфейсы	1x micro-SIM для модема 1x USB 2.0 (тип А), 1 A, с возможностью сброса питания USB-порта
Число входов постоянного тока	1 (DC Jack)
Питание на входе	12–28 В DC Jack
Максимальное энергопотребление	17 Вт, 13 Вт (без подключённых устройств)
Размеры	240 x 156 x 44 мм
Операционная система	RouterOS 7.0, License level 4
Среднее время безотказной работы	Около 200 000 часов при +25 °C
Сертификация	CE, EAC, ROHS
Степень защиты корпуса	IP20
Температура окружающей среды рабочая	-40.. +70 °C (протестировано)
Охлаждение	Пассивное
Дополнительно	Датчик температуры платы Датчик напряжения  Кнопка Режим



Параметры радиомодуля сотовой связи

Модем LTE		FG621-EA
Код зоны отслеживания (TAC)		86335904
Категория 3G		R8 (42,2 Мбит/с — нисходящий канал, 11,2 Мбит/с — восходящий канал)
Поддерживаемые 3G-диапазоны		1 (2100 МГц) / 3 (1800 МГц) / 5 (850 МГц) / 8 (900 МГц)
Категория LTE		6 (300 Мбит/с — нисходящий канал, 50 Мбит/с — восходящий канал)
MIMO		2x2 — нисходящий канал 1x1 — восходящий канал
Поддерживаемые диапазоны LTE (FDD)		1 (2100 МГц) / 3 (1800 МГц) / 5 (850 МГц) / 7 (2600 МГц) / 8 (900 МГц) / 20 (800 МГц) / 28 (700 МГц)
Поддерживаемые диапазоны LTE (TDD)		38 (2600 МГц) / 40 (2300 МГц) / 41 (2500 МГц)

Параметры радиомодуля Wi-Fi

Радиомодуль		2,4 ГГц стандартов 802.11b/g/n/ax; 5 ГГц стандартов 802.11a/n/ac/ax
Максимальная скорость передачи данных		2,4 ГГц: 574 Мбит/с 5 ГГц: 1200 Мбит/с
Цепи MIMO		2,4 ГГц: 2х2 5 ГГц: 2х2
Коэффициент усиления антенны		2,4 ГГц: 2 дБи 5 ГГц: 4 дБи
Поколение связи		2,4 ГГц — Wi-Fi 6 5 ГГц — Wi-Fi 6
Модель чипа		2,4 ГГц: QCN-5022 5 ГГц: QCN-5052
Выходная мощность		До 20 дБм для РФ (до 24 дБм для других стран)

Детальные характеристики мощности / чувствительности
Скорость  (2,4 ГГц)	Мощность передатчика	Чувствительность приёмника	Скорость  (5 ГГц)	Мощность передатчика	Чувствительность приёмника
	дБм			дБм
1 Мбит/с		-100	6 Мбит/с	24	-96
11 Мбит/с		-94	54 Мбит/с	21	-80
6 Мбит/с	24	-96	MCS0	24	-96
54 Мбит/с	21	-80	MCS7	20	-75
MCS0	24	-96	MCS9	19	-70
MCS7	20	-75	MCS11	17	-67
MCS9	19	-70
MCS11	17	-67



Результаты замера производительности процессора

S53UG+5HaxD2HaxD-TC&FG621-EA		IPQ-6010 (1,8 ГГц) тест через все порты
Режим	Конфигурация	1518 байт		512 байт		64 байт
		Кпак/с	Мбит/с	Кпак/с	Мбит/с	Кпак/с	Мбит/с
Мост	отсутствует (fast path)	219,2	2662	593,5	2430,9	1509,2	821
Мост	25 правил фильтрации моста	218,1	2649,1	460,3	1885,3	468,5	254,9
Маршрутизация	отсутствует (fast path)	218,9	2657,8	596,6	2443,6	1228,3	668,2
Маршрутизация	25 простых очередей	218,5	2653,5	463,4	1898	468,5	254,9
Маршрутизация	25 ip filter rules	215,3	2614,4	279,6	1145,2	281,8	153,3



Результаты замера производительности протокола IPsec

S53UG+5HaxD2HaxD-TC&FG621-EA		IPQ-6010 (1,8 ГГц) пропускная способность IPsec
Режим	Конфигурация	1400 байт		512 байт		64 байт
		Кпак/с	Мбит/с	Кпак/с	Мбит/с	Кпак/с	Мбит/с
Один туннель	AES-128-CBC + SHA1	78,4	878,1	91,9	376,4	93,6	47,9
256 туннелей	AES-128-CBC + SHA1	50,1	561,1	55,5	227,3	58,6	30
256 туннелей	AES-128-CBC + SHA256	50	560	55,4	226,9	58,6	30
256 туннелей	AES-256-CBC + SHA1	49,4	553,3	54,8	224,5	58,6	30
256 туннелей	AES-256-CBC + SHA256	49,4	553,3	55	225,3	58,6	30



Комплект поставки

Chateau LTE6 ax	1 шт.

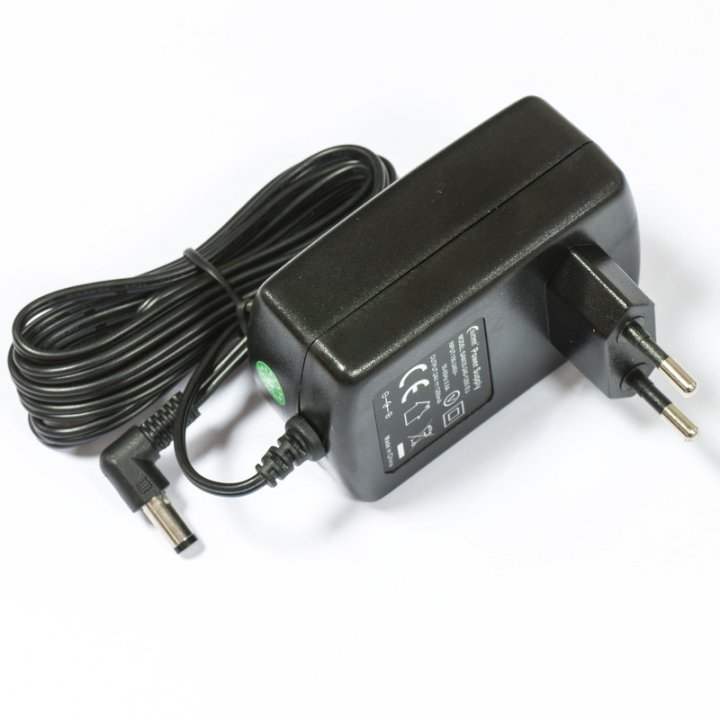

Блок питания 24 В, 1,2 А	1 шт.

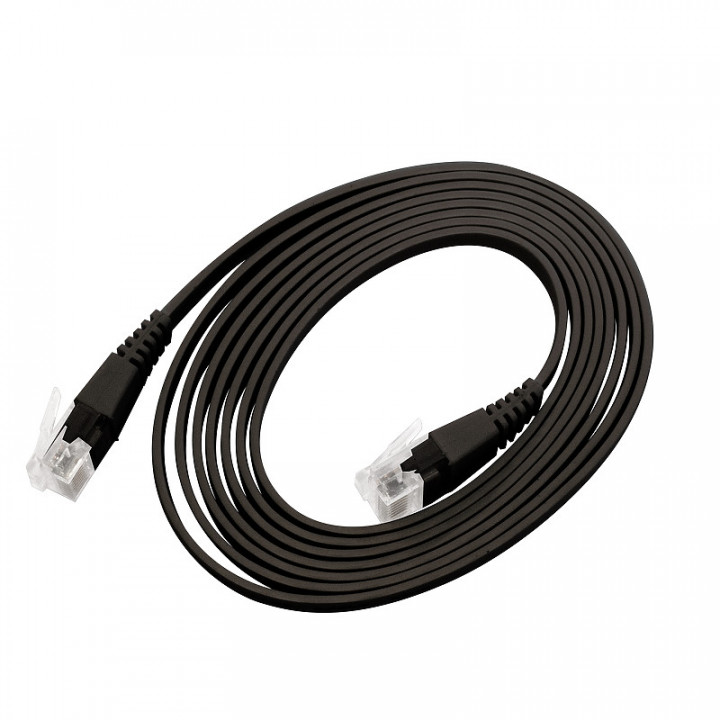

Плоский кабель UTP, 1,5 м	1 шт.
